關于RenderPath

主流目前有Forward ,Deferred

而對于多光源，傳統的Forward管線采用，一盞燈光燈光多渲染一遍物體的方法來繪制多光源，也就是Forward Add的方式，這種方式隨著燈光的數量上漲，即會造成O(n*m)的復雜度。

而Deferred對于多光源，則是以先渲染圖形信息GBuffer，然后延后處理燈光，O(n m)的復雜度。

為什么會突然好奇~~？

因?yàn)镃luster出現頻率高。。還實現過總有一點蛋疼的感覺。。。當看到URP也有LightCulling時（不知道里面的實現有沒有Tile）~就去了解一下...

Cluster Base Light Culling

無論是Deferred還是Forward,在燈光數量大的時候其實性能消耗還是很嚴重的，Deferred雖然解決了Forward Add在多光源下OverDraw和DC嚴重的問題。但也無法處理燈光數量巨大時(燈光范圍影響小)。

普遍來說，如果不做Cluster，燈光機型剔除，基本的做法是用攝像機視椎體與點光（球體），與SpotLight(椎體)來進行碰撞檢測做剔除。但是對于 Small light range，上千棧燈光，就很有必要做Tile / Cluster來剔除燈光。。

簡單的原理理解：

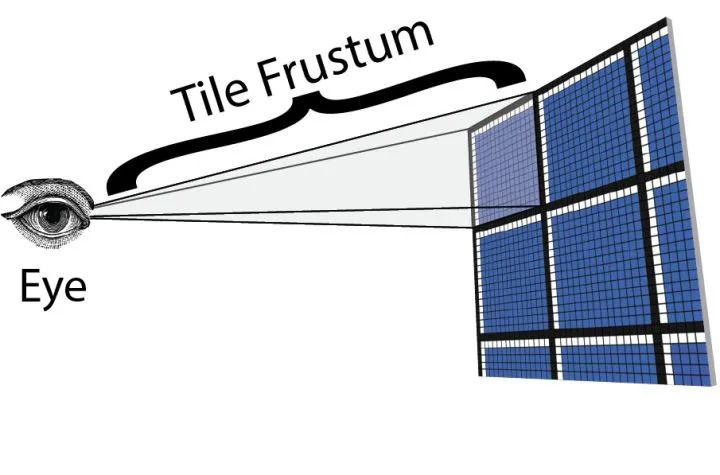

1.劃分Tile

給屏幕分Tile,如16x16為一個Tile，每個Tile都是一個視椎體，然后從ClipSpace轉到View Space中計算，計算視椎體與每個燈光（點光球體/椎體）的相交來判定燈光是否剔除。

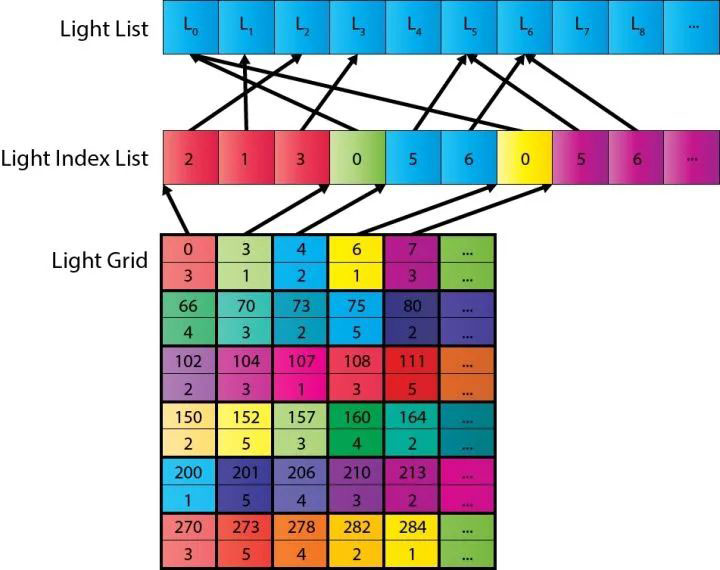

2.數據結構方面

1.Global Light List

2.Global Light Index List

3.Light Grid {Light Count,Light Start Offset}

按照理解，Light LIst,和Light Index List，就像VertexBuffer,和IndexBuffer,所以，最后計算完后，每個shader計算著色，也是通過 ClipPos->ScreenPos ->計算出TileIndex,得到LightGrid -> 再索引到 -> 對應的燈光信息。

3.Light Culling

1.如3dgep的教程，沒有按照Depth來再分Slice 視椎體,是通過直接讀取深度圖，判定每個ThreadGroup (Tile)的min max Depth來決定視椎體裁剪燈光的。

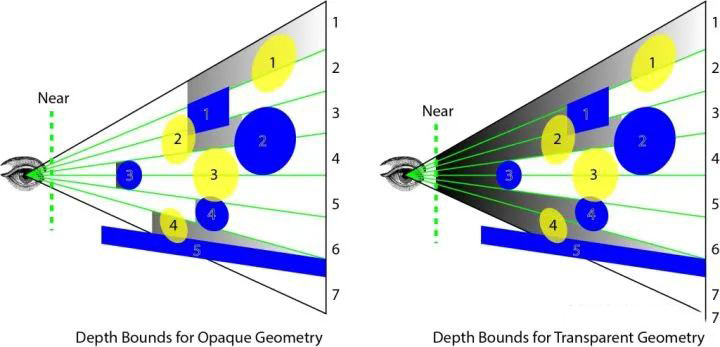

2.Opaque和Transparent的裁剪因?yàn)閙ix max depth的原因， 有所不同，因?yàn)橥该魑矬w一般不會寫入深度圖，所以min depth必須=near plane,我們只能裁剪Opaque后面的燈光。

3.因?yàn)闊艄馐歉鶕?jù)cluster來裁剪的，一個group Thread 包含TileSizexTileSize的線程數，每個線程都可以負責256次方的燈光，即線程1處理燈光{1,256,512...},線程2處理{2,257,513}，因?yàn)槭钦麄€(gè)Tile，所以遍歷燈光當然分開到每個線程啦。

4.Final shade

1.燈光剔除完成后，我們就知道了 每個Tile接受的LightList

2.通過ClipPos - > ScreenPos - >拿到對應的Tile->索引到燈光

3.遍歷燈光計算燈光信息

總結：

Cluster的基本思路就是 分塊，3dgep,只在2D上分了Tile,而在Emil Persson的pdf里面，則對比了幾種cluster and depth的策略。

Cluster Light Culling,可以 用于Deferred (Tile base deferred)，也可以用于Forward（forward plus）,主要是用于用于減少燈光的復雜度。
